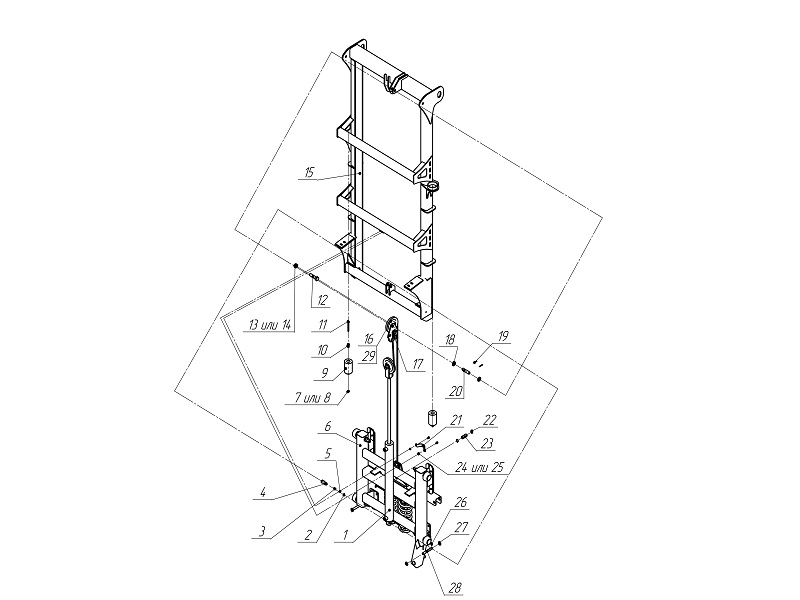

Механизм подъемный ОПШ 00.2190

Механизм подъемный ОПШ 00.2190

Применяемость:	TETIS 18 опрыскиватель, TETIS 21 опрыскиватель
Масса, кг:	242
Длина, мм:	1172
Ширина, мм:	476
Высота, мм:	2515

Дата изменения: 13.06.2023 16:16:36

Сборочные единицы и детали:

Гидроцилиндр ОПШ 24.1250
Шайба С.8.01.10.019 ГОСТ 11371-78
Болт М8-6gx16.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
Ось ОПШ 24.970-05
Шайба 8 65Г 019 ГОСТ 6402-70
Тележка ОПШ 28.120
Гайка М10-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
Гайка М10-6Н.8.019 DIN 985 (ISO 10511)
Амортизатор ОПШ 24.046	2 004 грн	0
Втулка ОПШ 24.652
Болт М10-6gx90.88.019 DIN 931 (ДСТУ ГОСТ 7798:2008)
Болт М20-6gх80.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
Гайка М20-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
Гайка М20-6Н.8.019 DIN 985 (ISO 10511)
Рама ОПШ 24.250
Ролик ОПШ 24.2240
Зачалка ОПШ 24.1530
Шайба С 20.01.10.019 ГОСТ 11371-78
Шплинт 5х28.019 ГОСТ 397-79
Ось 2-20h11x85.45 Ц15хр ГОСТ 9650-80
Хомут ОПШ 00.4039
Кольцо 22х1,2 DIN 471 (ДСТУ ГОСТ 13942:2008)
Ось ОПШ 28.608
Гайка М8-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
Гайка М8-6H.8.019 DIN 985 (ISO 10511)
Шплинт 4х25.019 ГОСТ 397-79
Шайба С16.01.10.019 ГОСТ 11371-78
Ось ОПШ 24.672
Втулка ОПШ 24.693
