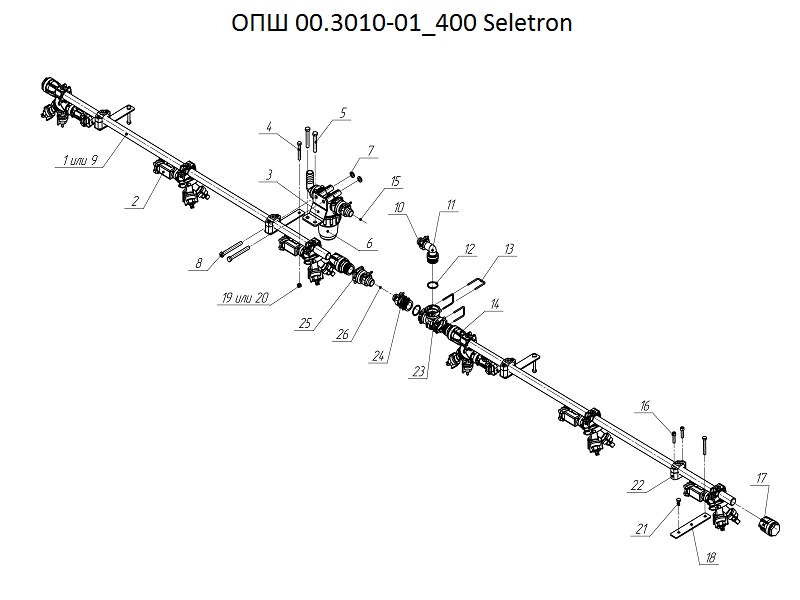

Каталоги сборочных единиц / Опрыскиватели / Каталог опрыскивателя TETIS 18 и TETIS 21 / Гидравлическая система шасси (вода) 01_400 Seletron ОПШ 00.3000 (схема гидравлических соединений) Вид Ж

Каталог опрыскивателя TETIS 18 и TETIS 21

Что-бы получить права доступа нужно - Зарегистрироваться!

Описание:	Служит для подачи нормы и распределения рабочей жидкости на форсунки при работе опрыскивателя.
Применяемость:	TETIS 21 опрыскиватель

Дата изменения: 04.03.2024 09:48:46

Сборочные единицы и детали:

Коллектор ОПШ 00.802-01
Форсунка -04 400 Seletron ОПШ 00.3110-04
Кронштейн ОПШ 24.4169
Болт М6-6gх50.88.019 DIN 931 (ДСТУ ГОСТ 7798:2008)
Болт М8-6gx55.019 DIN 931 (ДСТУ ГОСТ 7798:2008)
Фильтр ОПШ 24.1710-01
Шайба С.8.01.10.019 ГОСТ 11371-78
Болт М8-6gх75.88.019 DIN 931 (ДСТУ ГОСТ 7798:2008)
0042052 Стальной коллектор 112см 3Н D.10
Хомут силовой 26х28мм (TORK)
1191320 Колено Т3М D.20
Прокладка (OR) 2,62х25,07 (Bondioli кат. №G11058)
Фиксатор D.3 разм. 29 (Bondioli кат. №010003)
Концевой быстросъёмный фитинг D1/2" T3M (Bondioli кат. №190213)
Рукав 19х27 L=460мм ОПШ 00.0101-04
Винт М6-6gх25.88.019 DIN 912 (ДСТУ ISO 4762:2009)
Заглушка D1/2" (Bondioli кат. №190250)
Кронштейн ОПШ 24.4127
Гайка М6-6Н.8.019 DIN 980 (ДСТУ ISO 7042:2009)
Гайка М6-6Н.8.019 DIN 985 (ISO 10511)
Болт М6-6gх14.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
Плоский зажим 20мм (Bondioli кат. №425120)
Т-фитинг Т3F-Т3F-Т3F (Bondioli кат. №139033)
Патрубок Т3М D.20 (Bondioli кат. №1091320)
1090320 Патрубок Т3F D.20
Рукав 19х27 L=224мм ОПШ 00.0101-01
