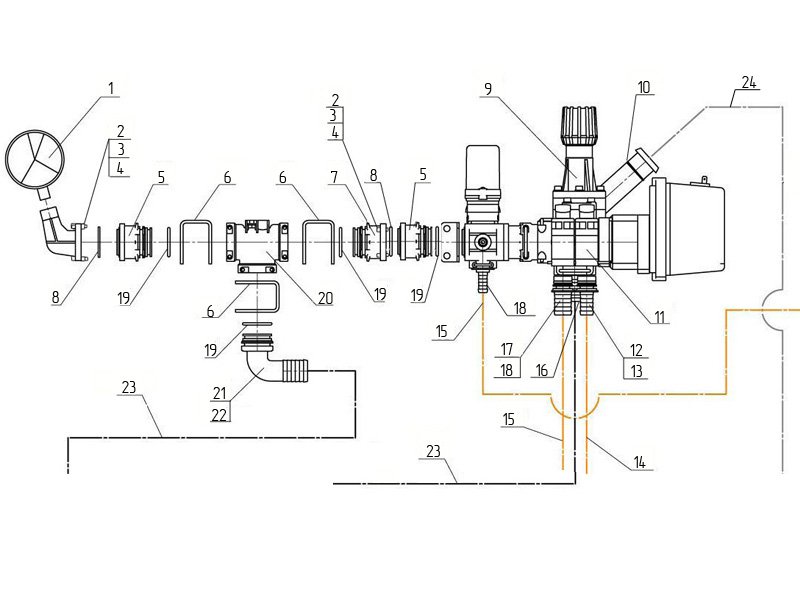

Каталоги сборочных единиц / Опрыскиватели / Каталог опрыскивателя TETIS 24 и TETIS 28 / Гидравлическая система (вода) ОПШ 24.080 (схема гидравлических соединений) вид Б

Каталог опрыскивателя TETIS 24 и TETIS 28

Что-бы получить права доступа нужно - Зарегистрироваться!

Дата изменения: 19.08.2022 11:16:32

Сборочные единицы и детали:

910025 Глицериновый манометр 25 бар
Болт М8-6gх30.88.019 DIN 931 (ДСТУ ГОСТ 7798:2008)
Гайка М8-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
Шайба С.8.01.10.019 ГОСТ 11371-78
463000.056 Адаптер М для клапана 463 Т5М
Фиксатор D.3 размер 42 (Bondioli кат. №010005)
463000.156 Адаптер F для клапана 463 Т5F
G10071V Кольцо 2,62х39,34 VITON
46452U50 Гидрораспределительный пропорциональный клапан 022S T5F
Хомут силовой 48х51мм (TORK)
464402.150 Единица для клапана464
463001.A19 Патрубок D19 для клапана 463 C/W OR
Хомут силовой 26х28мм (TORK)
950250 PVC Рукав распылителя 25 бар D19x26 (жёлтый) L-700
950260 PVC Рукав распылителя 25 бар D25x34 (жёлтый)
Хомут силовой 44х47мм (TORK)
463001.А25М Патрубок D25
Хомут силовой 32х35мм (TORK)
G11063V Прокладка 3,53х36,10 VITON
139055 Т-фитинг Т5F-Т5F-Т5F
1191532 Колено Т5М D.32
Хомут силовой 40х43мм (TORK)
680243260 Рукав универсальный МР20-EPDM 32X6,0 20bar (чёрный)
