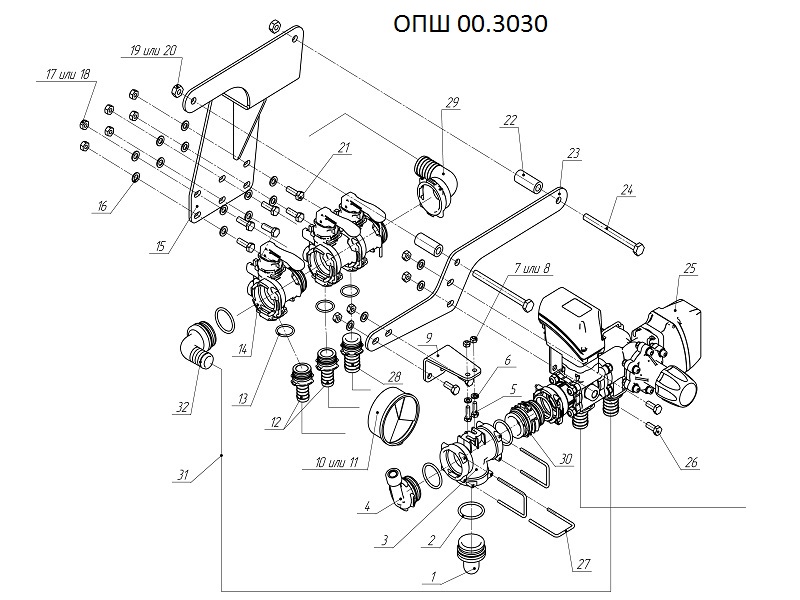

    Гидравлическая система шасси (вода) ОПШ 00.3000 (схема гидравлических соединений) вид Б

    Гидравлическая система шасси (вода) ОПШ 00.3000 (схема гидравлических соединений) вид Б

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    Описание: Служит для регулировки нормы подачи и распределения рабочей жидкости на форсунки при работе опрыскивателя.
    Применяемость: TETIS 21 опрыскиватель
    Дата изменения: 07.03.2024 13:03:42
    Сборочные единицы и детали:
    1191525 Колено Т5М D.25 Bondioli and Pavezi
    G11063V Прокладка 3,53х36,10 VITON
    139055 Т-фитинг Т5F-Т5F-Т5F
    219350 Адаптер монометра Т5
    Болт М6-6gx20.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
    Шайба С.6.01.10.019 ГОСТ 11371-78
    Гайка М6-6H.8.019 DIN 980 (ДСТУ ISO ГОСТ 7042:2009)
    Гайка М6-6Н.8.019 DIN 985 (ISO 10511)
    Кронштейн ОПШ 24.4263
    910025 Глицериновый манометр 25 бар
    Манометр 113.13.063.0...25 бар G1/4B
    Патрубок Т3М D.20 (Bondioli кат. №1091320)
    G11058V Кольцо 2,62х25,07 VITON
    463Т051 1-ход. ручной секционный клапан Т5 Bondioli and Pavezi
    Кронштейн ОПШ 24.2160
    Шайба С.8.01.10.019 ГОСТ 11371-78
    Гайка М8-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
    Гайка М8-6H.8.019 DIN 985 (ISO 10511)
    Гайка М10-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
    Гайка М10-6Н.8.019 DIN 985 (ISO 10511)
    Болт М8-6gх25.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
    Втулка ОПШ 24.673
    Кронштейн ОПШ 24.4269
    Болт М10-6gх120.88.019 DIN 931 (ДСТУ ГОСТ 7798:2008)
    871520R50 CONTROL UNIT GROUP 024S T5F IN32 OUT32
    Болт М8-6gх20.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
    Фиксатор D.3 размер 42 (Bondioli кат. №010005)
    1091325 Патрубок ТЗМ D.25
    Колено T5F D.32 (Bondioli кат. №1190532)
    Ниппель Т5М 259155
    Рукав 25х35 L=300мм ОПШ 00.0102
    Хомут силовой 32х35мм (TORK)
